基本詳情:

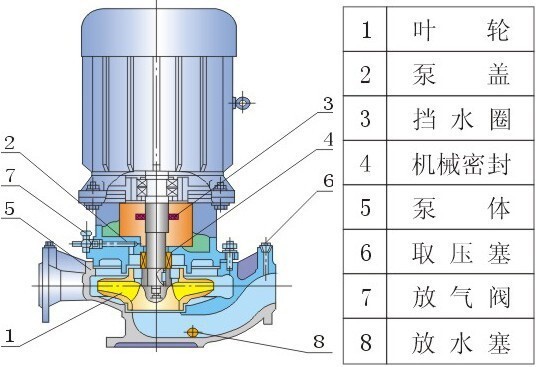

結構圖:

適用范圍:

特點說明：

1、泵為立工結構，進出口口徑相同，且位于同一中心線上，可象閥門一樣安裝于管路之中，外形緊湊美觀，占地面積小，建筑投入低，如加上防護罩則可置于戶外使用；
2、葉輪直接安裝在電機的加長軸上，軸向尺寸短，結構緊湊，泵與電機軸承配置合理，能有效地平衡泵運轉產生的徑向和軸向負荷，從而提高了泵的運行平穩，振動噪聲很低；
3、軸封采用機械密封或機械密封組合，采用進口鈦合金密封環、中型高溫機械密封和采用硬質合金材質，耐磨密封，能有效地增長機械密封的使用壽命；
4、安裝檢修方便，無需拆動管路系統，只要卸下泵聯體座螺母即可抽出全部轉子部件。

工作條件：

1、吸入壓力≤1.0MPa，或泵系統高工作壓力≤1.6MPa，即泵吸入口壓力+泵揚程≤1.6MPa，泵靜壓試驗壓力為2.5MPa，訂貨時請注明系統工作壓力。泵系統工作壓力大于1.6MPa時應在訂貨時另行提出，以便在制造時泵的過流部分和聯接部分采用鑄鋼材料。
2、環境溫度＜40℃，相對濕度＜95%。
3、所輸送介質中固體顆粒體積含量不高于單位體積的0.1%，粒度＞0.2mm。
